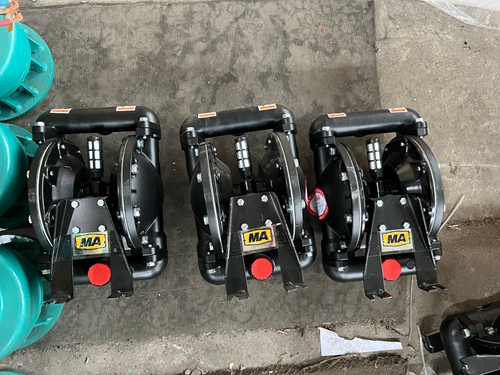

氣動隔膜泵BQG
作者：風動潛水泵 發布時間：2025-07-28
氣動隔膜泵BQG是一種以壓縮空氣為動力源的正向位移自吸泵，專為礦山、化工等復雜環境設計，具備防火、防爆、耐磨、耐腐蝕等特性，適用于多種介質輸送場景。
工作原理
1.動力來源：以壓縮空氣為動力，通過換氣閥和換向機構驅動泵腔內的兩塊彈性隔膜進行同步往復運動。
2.運動機制：壓縮空氣進入配氣閥后，推動兩個工作腔內的隔膜運動，聯桿連接的兩塊隔膜同步運動。當一側隔膜到達行程終點時，配氣機構自動將壓縮空氣引入另一側工作腔，推動隔膜反向運動，形成連續往復運動。
3.介質輸送：隔膜往復運動改變工作腔容積，迫使單向球閥交替開啟和關閉，實現液體的連續吸入和排出。
結構特點
1.內置配氣閥：解決傳統隔膜泵外置配氣閥易死機、壽命短的問題，實現永不死機，結構緊湊，壽命長，維修方便。
2.隔膜設計：采用彈性隔膜，將輸送介質與運動部件完全隔離，避免泄漏，確保安全。
3.模塊化結構：氣動泵體與流體部分模塊化設計，便于安裝和維護。
性能優勢
1.安全防爆：氣動驅動，無電火花風險，適用于高瓦斯礦井、石油化工等易燃易爆場所。
2.耐磨耐腐蝕：核心部件采用鋁合金鑄造，隔膜、球及球座采用國際先進材料，適應惡劣工況。
3.自吸能力強：不需灌引水，吸程高，可空載運行，不會因無介質或突然停機而損壞。
4.流量揚程可調：通過氣閥開度實現無級調節，適應不同工況需求。
5.過載保護：超負荷時自動停機，負荷恢復正常后自動啟動，具備自我保護性能。
應用場景
1.礦山領域：煤礦井下排水排污，如采煤工作面、順槽、積水坑等場景。
2.化工行業：輸送腐蝕性液體、有毒介質或易揮發液體，避免環境污染和人身危害。
3.隧道工程：坑道、隧道施工中的排水排污，適應含固體顆粒的混合水輸送。
4.食品制藥：整體材料耐腐蝕、無銹蝕，適用于對衛生要求高的特殊場合。
5.其他領域：機械配套、廢水處理、電鍍拋光、陶瓷涂料等行業的流體輸送。
使用注意事項
1.氣源質量：供氣管路需加裝空氣過濾器，確保壓縮空氣清潔無雜質、無水分。
2.介質要求：可輸送含固體顆粒的混合水，但需避免鐵釘、玻璃等尖銳物體劃傷隔膜。
3.維護保養：定期清潔空氣過濾器，避免物料長期濺落泵體，停泵前用清水循環防止物料凝固。
4.操作規范：開停泵時需緩慢開啟、調整氣動閥門，嚴禁突然啟動，防止意外事故。
